Cum se realizează o precizie de 0,001 mm: Tehnici avansate de calibrare pentru gravori de comandă

Realizarea unei precizii la nivel micron în gravura cu laser este un schimbător de jocuri pentru întreprinderi și profesioniști care cer o calitate fără compromisuri. În acest ghid, Vom explora tehnici avansate de calibrare, adaptate special pentru gravorii Commarker pentru a vă ajuta să atingeți o precizie de 0,001 mm. Indiferent dacă sunteți concentrat pe marcajele industriale complexe, Produse personalizate de înaltă calitate, sau creații artistice personalizate, Calibrarea precisă este fundamentul excelenței.

În acest articol cuprinzător, Vom acoperi știința din spatele calibrării, Tehnici pas cu pas, Depanarea problemelor comune, și cele mai bune practici pentru întreținerea pe termen lung. Scopul nostru este să oferim informații acționabile care să vă îmbunătățească procesul de calibrare a gravorului laser, asigurându -se consecvent, Rezultate de înaltă calitate de fiecare dată.

1.1 Importanța calibrării gravorului cu laser

Calibrarea gravorului cu laser este crucială pentru a vă asigura că mașina dvs. oferă performanțe optime și atinge cel mai înalt nivel posibil de precizie. Fără calibrare adecvată, Chiar și cel mai bun gravor cu laser poate să nu ofere rezultate consistente. Pentru utilizatorii Commarker, Realizarea unei precizii de 0,001mm înseamnă că fiecare detaliu, oricât de minut, este capturat cu exactitate-acest lucru este esențial pentru marcajul industrial de înaltă calitate și gravura artistică.

Calibrarea nu numai că îmbunătățește calitatea, dar și extinde durata de viață a echipamentului dvs., asigurându -vă că fasciculul laser este aliniat și concentrat în mod corespunzător. Practicile consistente de calibrare pot reduce uzura componentelor mecanice, minimizați erorile, și vă ajută să obțineți o precizie la nivel micron în fiecare proiect.

1.2 Înțelegerea preciziei la nivel micron

Precizia la nivel micron (0.001mm) este o măsură de precizie care este deosebit de importantă în aplicațiile care necesită detalii complexe. În industrii precum Electronics, aerospațială, și bijuterii, Chiar și cea mai mică abatere poate afecta semnificativ funcționalitatea sau calitatea estetică a unui produs. Atingerea acestui nivel de precizie necesită o calibrare minuțioasă a punctului focal al laserului, Alinierea fasciculului, și parametri de funcționare.

Cu tehnici avansate de calibrare, Grarorii Commarker pot livra în mod constant aceste standarde ridicate, asigurându -se că fiecare gravură este la fel de perfectă ca ultima. În acest ghid, Vă vom parcurge pașii necesare pentru a obține o astfel de precizie, cu accent pe calibrarea gravorului cu laser și realizarea unei precizii la nivel micron.

---

2. Fundamentele calibrării gravorului cu laser

2.1 Ce este calibrarea?

Calibrarea este procesul de aliniere și reglare a componentelor unui gravor laser pentru a se asigura că funcționează în cadrul toleranțelor specificate. Aceasta implică reglarea fină a focalizării fasciculului laser, aliniere, setările de putere, si viteza, astfel încât gravura finală să se potrivească exact cu designul digital. Calibrarea regulată este esențială pentru menținerea consecvenței, în special în mediile în care chiar și abaterile minore pot duce la probleme semnificative de calitate.

2.2 Parametri de calibrare cheie

Parametrii cheie care au nevoie de calibrare includ:

• Distanță focală: Asigurarea că fasciculul laser este perfect concentrat pe suprafața materialului.
• Alinierea fasciculului: Reglarea oglinzilor și opticii pentru a menține un centrat, fascicul uniform.
• Setări de putere: Calibrarea puterii laserului pentru a evita supraexpunerea sau nerexpunerea.
• Viteză și frecvență gravură: Echilibrarea vitezei cu calitate pentru a obține o profunzime și rezoluție constantă.
• Interval de linie și DPI: Asigurându -se că distanța dintre liniile laser (și rezoluție generală) este setat să obțină o precizie la nivel micron.

2.3 Instrumente și echipamente necesare

Pentru a efectua calibrare avansată pe gravorul dvs. Commarker, vei avea nevoie:

• Conducătorul/șablonul de calibrare: Un instrument de înaltă precizie pentru măsurarea distanțelor.
• Micrometru: Pentru verificarea diferențelor minime de dimensiuni.
• Ochelari de siguranță: Esențial pentru protejarea ochilor în timpul funcționării laserului.
• Software de calibrare: Instrumente integrate în Lightburn sau EZCAD2 care permit ajustări precise.
• Materiale de curățenie: Alcool izopropilic, Pânze fără scame, și kituri de curățare a lentilelor pentru a menține optica liberă de praf și resturi.

---

3. Tehnici avansate de calibrare pentru gravori de comandă

3.1 Configurarea pre-calibrării și controlul mediului

Înainte de a începe procesul de calibrare, Este esențial să vă pregătiți spațiul de lucru:

• Suprafață stabilă: Asigurați -vă că gravorul este așezat pe un stabil, suprafață fără vibrații.
• Temperatură și umiditate: Mențineți condiții optime de mediu. Gravoarele Commarker funcționează de obicei cel mai bine într -un interval de temperatură de la 0 ° C până la 28 ° C și umiditate mai jos 70%.
• Optică curată: Curățați capul laser, oglinzi, și obiectiv pentru a îndepărta orice praf sau reziduuri care pot afecta calitatea fasciculului.

3.2 Procesul de calibrare a gravorului cu laser pas cu pas

Urmați acești pași detaliați pentru calibrarea gravorului dvs. Commarker pentru o precizie de 0,001 mm:

1. Configurare inițială:
   • Porniți -vă gravorul Commarker și lansați -vă software -ul de calibrare (de ex., Lightburn sau ezcad2).
   • Asigurați -vă că toate piesele mecanice sunt sigure, iar spațiul de lucru este curat.
2. Reglarea lungimii focale:

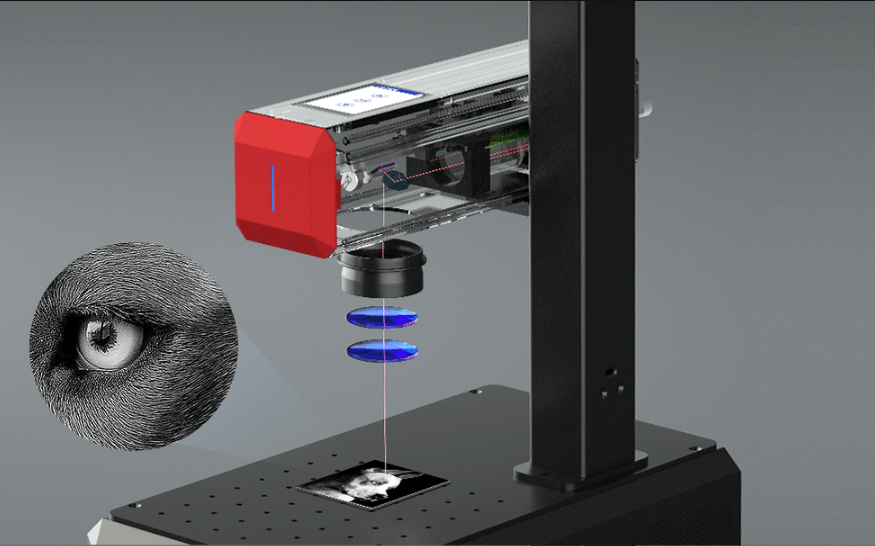

   • Utilizați sistemul de focalizare dublă roșu-lumină pentru a alinia fasciculul laser cu șablonul de calibrare.
   • Reglați încet focalizarea până când cele două pete roșii converg într -unul. Acest lucru indică punctul focal optim.
   • Blocați setările de focalizare odată obținute.
3. Alinierea fasciculului:
   • Activați laserul la o setare de putere redusă.
   • Direcționați fasciculul laser pe o țintă de calibrare marcată.

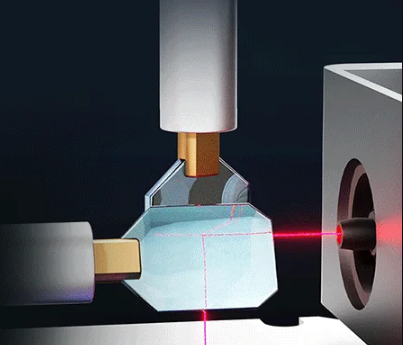

   • Reglați manual oglinzile galvanometrului până când fasciculul este centrat și uniform pe țintă.
   • Verificați alinierea în mai multe puncte din zona de gravură pentru a asigura consecvența.
4. Calibrarea puterii:
   • Setați laserul la puterea recomandată (de ex., 75% pentru Commarker B4-20W).
   • Gravare un model de testare pe un material de probă.
   • Măsurați adâncimea gravurii folosind un micrometru și reglați setările de putere pentru a obține rezultate consistente pe întregul model.
5. Calibrarea vitezei și a frecvenței:
   • Configurați viteza de gravură (de ex., 1000 mm/sec) si frecventa (de ex., 30 kHz).
   • Rulați o gravură de testare și observați calitatea. Dacă gravura apare inegală sau prea superficială, Reglați aceste setări treptat.
   • Repetați testul până când gravura este uniformă și îndeplinește specificațiile dorite.
6. Interval de linie și reglare DPI:
   • Setați intervalul de linie (de ex., 0.025mm) și DPI (de ex., 1000) Pentru a asigura rezoluția fină.
   • Gravare un model detaliat și examinați consistența inter-linii. Reglați dacă este necesar pentru a evita suprapunerea sau lacunele.
7. Unghi de gravură și trece:
   • Experimentează cu unghiul de gravură (de ex., 45°) pentru a îmbunătăți efectul 2.5D.
   • Determinați numărul optim de treceri (de ex., 100) necesar pentru a atinge adâncimea de gravură dorită fără a compromite detalii.
   • Documentați setările pentru referințe viitoare.

3.3 Utilizarea modelelor de testare pentru reglarea fină

Implementați modele de testare special concepute pentru calibrare:

• Modele de grilă: Gravare un model de grilă pentru a verifica uniformitatea în adâncimea gravurii și distanțarea.
• Modele de gradient: Utilizați modele de gradient de gri pentru a evalua efectul 2.5D și asigurați tranziții netede între diferite adâncimi.
• Text și linii fine: Gravare un eșantion de text sau un design complex de linie pentru a evalua precizia și detaliile la nivel micron.

3.4 Reglarea distanței focale și a alinierii fasciculului

Lungimea focală este esențială pentru obținerea preciziei de 0,001 mm:

• Tehnica dublă roșie-lumină: Utilizați metoda de suprapunere dublă roșie pentru a atinge focalizarea optimă.
• Ajustări manuale: Reglați-vă focalizarea manual, Efectuarea unor mici ajustări incrementale și testare după fiecare schimbare.
• Repetabilitate: Asigurați -vă că punctul focal este consecvent de fiecare dată rulând mai multe gravuri de testare și compararea rezultatelor.

3.5 Calibrarea software -ului în Lightburn și EZCAD2

Lightburn și EZCAD2 oferă instrumente încorporate pentru calibrare:

• Importați fișiere de calibrare: Utilizați fișierul de calibrare al producătorului pentru a seta parametrii de bază.
• Reglarea parametrilor: Modificați setări precum DPI, interval de linie, și numărul de treceri direct în software.
• Previzualizare în timp real: Utilizați funcția de previzualizare a Lightburn pentru a vedea o gravură simulată înainte de a începe procesul real. Reglați parametrii pe baza previzualizării pentru a rafina precizia.
• Salvați profiluri: Odată ce setările optime sunt obținute, Salvați configurația ca profil personalizat pentru rezultate consecvente în proiectele viitoare.

---

4. Depanare și optimizare pentru precizia la nivel micron

4.1 Probleme comune de calibrare și soluțiile lor

Emisiune: Adâncime de gravură inconsistentă

• Soluţie: Calibrarea focalizării re-verifică folosind metoda dublă roșie și asigurați-vă că șablonul de calibrare este aliniat corect. Verificați dacă condițiile de mediu (temperatură și umiditate) sunt în intervalul recomandat.

Emisiune: Gravură încețoșată sau neuniformă

• Soluţie: Reglați setările de putere și frecvență laser. Creșteți numărul de treceri, dacă este necesar, și re-calibrați alinierea fasciculului pentru a asigura uniformitatea în toată zona de lucru.

Emisiune: Echipamentul derivă în timp

• Soluţie: Programează sesiuni regulate de calibrare. Setările de calibrare a documentelor și comparați -le periodic pentru a detecta orice derivă în performanță. Întreținere regulată, inclusiv curățarea componentelor optice, este esențial.

4.2 Menținerea calibrării constante în timp

Coerența pe termen lung necesită o abordare structurată:

• Verificări zilnice: Efectuați o inspecție vizuală rapidă a fasciculului laser și a setărilor de focalizare la începutul fiecărei zile.
• Calibrare săptămânală: Rulați săptămânal o rutină de calibrare cuprinzătoare, Mai ales dacă mașina este folosită continuu.
• Jurnalele de întreținere: Păstrați înregistrări detaliate ale setărilor de calibrare, Rezultatele testelor, și orice ajustări făcute. Această documentație ajută la identificarea tendințelor și la abordarea preventivă a problemelor.

4.3 Exemple din lumea reală și studii de caz

Câțiva utilizatori Commarker au obținut cu succes precizia la nivel micron:

• Studiu de caz: Un producător de electronice a obținut o precizie de 0,001 mm pe gravurile PCB prin implementarea unei rutine stricte de calibrare săptămânală și folosind modele detaliate de testare a grilei. Procesul lor de calibrare consistent a redus problemele de aliniere necorespunzătoare și îmbunătățirea calității produsului de către 25%.
• Feedback -ul clienților: „De la adoptarea tehnicilor avansate de calibrare prezentate în acest ghid, Randamentul nostru de producție a crescut semnificativ, iar precizia gravurilor noastre este acum pe locul doi,”, Spune un utilizator Commarker de lungă durată în industria auto.

---

5. Cele mai bune practici și sfaturi pro

5.1 Stabiliți un program de calibrare de rutină

• Zilnic: Inspecție rapidă și verificare spotă a punctelor focale.
• Săptămânal: Calibrare completă folosind modele de testare detaliate.
• Lunar: Revizuirea cuprinzătoare a setărilor și ajustarea oricărei derivări din sistem.

5.2 Documentează și revizuiește setările de calibrare

• Creați un jurnal de calibrare: Înregistrați toți parametrii și rezultatele testelor.
• Analizați tendințele: Examinați în mod regulat jurnalele pentru a identifica orice modificări treptate sau neconcordanțe.
• Reglați proactiv: Utilizați datele pentru a ajusta preventiv setările înainte de apariția unor probleme semnificative.

5.3 Optimizează -ți mediul

• Controlul temperaturii: Asigurați -vă că spațiul de lucru este menținut la o temperatură constantă (În mod ideal, între 10 ° C și 28 ° C).
• Umiditate: Păstrați umiditatea mai jos 70% Pentru a preveni orice impact asupra performanței laserului.
• Suprafață stabilă: Puneți gravorul cu laser pe o suprafață fără vibrații pentru a evita orice interferență în timpul procesului de calibrare.

5.4 Utilizați asistența comunității și a producătorilor

• Alăturați -vă forumurilor: Angajați -vă cu comunitățile online axate pe calibrarea și întreținerea gravorului cu laser.
• Resurse producătorului: Utilizați manuale de utilizare, tutoriale video, și asistență tehnică oferită de Commarker.
• Buclă de feedback: Împărtășește -ți rezultatele de calibrare și învață din experiențele altora pentru a -ți îmbunătăți continuu tehnicile.

---

6. Concluzie

Realizarea unei precizii de 0,001 mm cu gravorul laser Commarker este un proces care necesită o atenție minuțioasă a detaliilor de calibrare. Urmând tehnici avansate de calibrare-de la ajustări precise ale lungimii focale la optimizarea detaliată a parametrilor în lightburn-vă puteți asigura că fiecare gravură este executată cu precizie la nivel micron.

Recomandări cheie:

• Calibrarea gravorului laser este esențial pentru menținerea preciziei și consistenței ridicate în munca dvs..
• Utilizarea instrumentelor avansate și a funcțiilor software, cum ar fi modul 3D Slice de la Lightburn, Vă permite să traduceți datele din scară de gri în adâncimi de gravură variabilă în mod eficient.
• Întreținere regulată, Documentare minuțioasă, iar ajustările proactive sunt esențiale pentru susținerea performanței în timp.
• Angajați -vă cu comunitatea și beneficiați de asistența producătorului pentru îmbunătățiri continue și depanare.

Gânduri finale:

Precizia este semnul distinctiv al calității în gravura cu laser. Cu aceste tehnici avansate de calibrare, Sunteți echipat pentru a obține o precizie excepțională în fiecare proiect, Indiferent dacă marcați componente electronice delicate sau produceți modele personalizate de înaltă calitate. Călătoria către precizie de 0,001 mm necesită învățare continuă, Calibrare regulată, și un angajament față de excelență.

Pentru detalii suplimentare, Resurse tehnice, și sprijin personalizat, Vă rugăm să vizitați Commarker.com sau contactați echipa noastră de experți la [email protected]. Stăpânește arta Calibrarea gravorului laser și deblocați întregul potențial al mașinii dvs. pentru a atinge adevărat Precizia la nivel micron.
